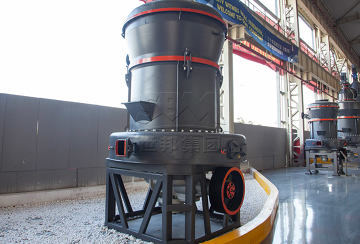

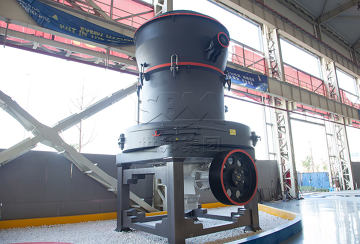

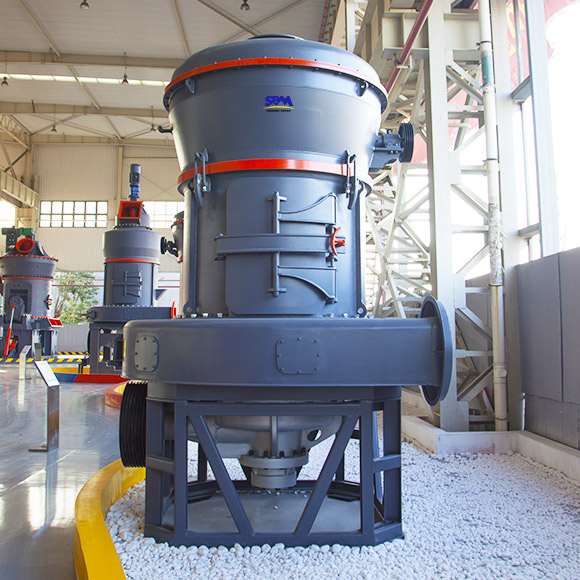

В европейской версии мельницы MTW применены новые запатентованные технологии, такие как интегральная трансмиссия с коническим зубчатым колесом, внутренняя система смазки жидким маслом, улиткообразный воздуховод и другие. Эта серия мельниц заменяет традиционные мельницы Raymond.
Входной размер: 0-50 мм
Производительность: 3-50 ТВЧ
Материал: известняк, кальцит, доломит, нефтяной кокс, гипс, барит, мрамор, тальк, порошок угля и другие.
Преимущества мельниц MTW:
- УСОВЕРШЕНСТВОВАННЫЙ ПРИВОД Единый узел с мельницей, ведомая коническая шестерня устанавливается на основной вал. Редуктор имеет циркуляционную смазку с охладителем. Низкие шумовые характеристики, отсутствие дополнительных соединений трансмиссии полумуфтами.
- УЛУЧШЕННЫЙ НАПРАВЛЯЮЩИЙ АППАРАТ (УЛИТКА) Воздушный поток поступает с наименьшим сопротивлением, КПД вентилятора увеличен, лопатки имеют криволинейную форму, благодаря чему происходит эффект подкручивания воздушного потока измельчаемого материала. Смотровые окна улитки имеют криволинейную форму, что способствует уменьшению сопротивление воздуха.
- НИЗКАЯ СЕБЕСТОИМОСТЬ ОБСЛУЖИВАНИЯ И ВЫСОКАЯ ЭФФЕКТИВНОСТЬ ПРОИЗВОДСТВА Биметаллическая структура лопатки. Замене подлежит только рабочая накладка из износостойкого материала. Уменьшен зазор между лопаткой и помольным столом.
- УВЕЛИЧЕННАЯ ЭРГОНОМИЧНОСТЬ УСТАНОВКИ Крепление корпуса классификатора на замках. В качестве демпферной системы используется амортизационное кольцо. Форма основного блока работает как циклон и способствует правильной и эффективной работе классификатора. Усилены стенки канала циклона-осадителя, формирующего правильность создания вихревого эффекта и подверженного наиболее сильному износу готовым продуктом. Форма циклона имеет низкое гидравлическое сопротивление.

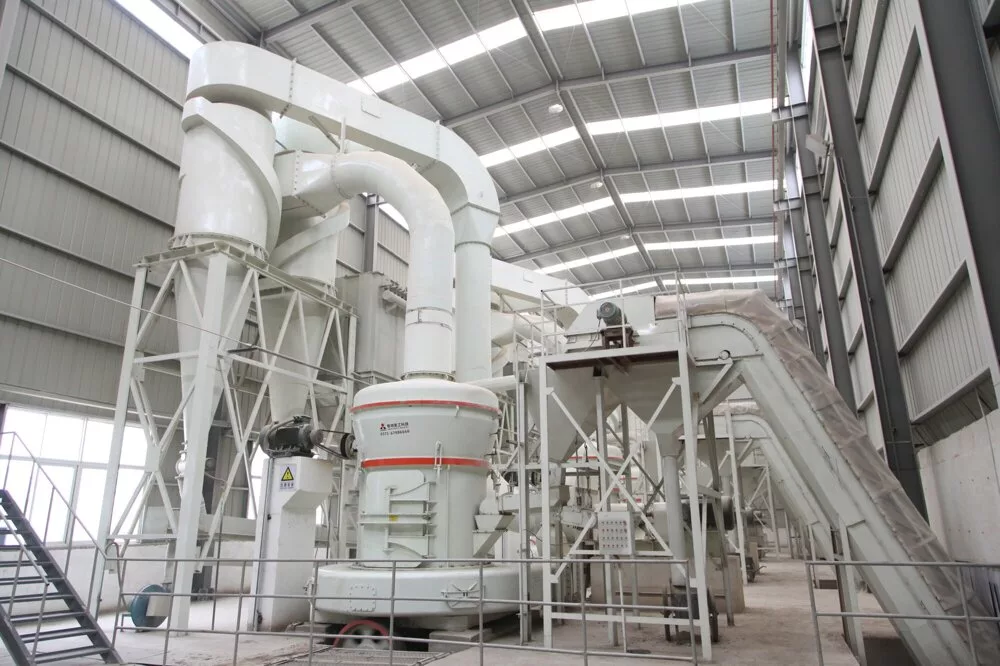

Комплект мельничной установки включает в себя:
- мельницу (основной блок, привод, классификатор),
- вентилятор,
- щековую дробилку (для предварительного дробления материала),
- ковшовый элеватор,
- вибрационный питатель,
- циклон-осадитель,
- рукавный фильтр,
- промежуточный бункер,
- комплект газоходов,
- шнек, шкаф управления и пр.
Комплектация поставки может быть изменена в соответствии с Вашими требованиями.
Принцип работы:
Система состоит из мельницы, сепаратора, вентилятора, трубопровода, щековой дробилки, элеватора, вибропитателя, фильтра, коллекционера, электрического шкафа, двигателей
и т.д.Щековая дробилка дробит материал до необходимого размера, а затем их ковшовый элеватор доставляет в бункер, потом вибропитатель равномерно доставляет материалы до камеры мельницы, в камере материалы размельчаются между валиками и кольцом, после размельчения воздушный поток вентилятора задувает мелкий порошок до анализатора. Порошок достигший до необходимой фракции выходит из порошкового клапана, и с помощью воздушного потока готовый порошок собирается среди циклона и фильтра. Полная система является закрытым циклом, и движется под положительным и отрицательным давлением.
Технические характеристики мельниц MTW
| Модель | MTW110 | MTW138 | MTW175 | MTW215 |
| Количество роликов | 4 | 4 | 5 | 5 |
| Диаметр и высота ролика, мм | 360х190 | 460х240 | 520х280 | 640х320 |
| Внутренний диаметр кольца, мм | 1100 | 1380 | 1750 | 2150 |
| Скорость вращения главного вала, об/мин | 120 | 96 | 75 | 65 |
| Максимальная крупность питания, мм | 30 | 35 | 40 | 50 |
| Размер готового продукта, мм | 1,6-0,045 | 1,6-0,045 | 1,6-0,045 | 1,6-0,045 |
| Производительность, т/ч | 3-8 | 5-12 | 6-20 | 12-30 |
| Мощность, кВт | 55 | 90 | 160 | 280 |
| Габариты (длина×ширина×высота), мм | 8910×6950×9010 | 9860×8340×10227 | 13500×11500×9500 | 14730×10860×10341 |
| Масса, кг | 18 | 28,5 | 40 | 92 |
| Страна производитель | КНР |
|---|
