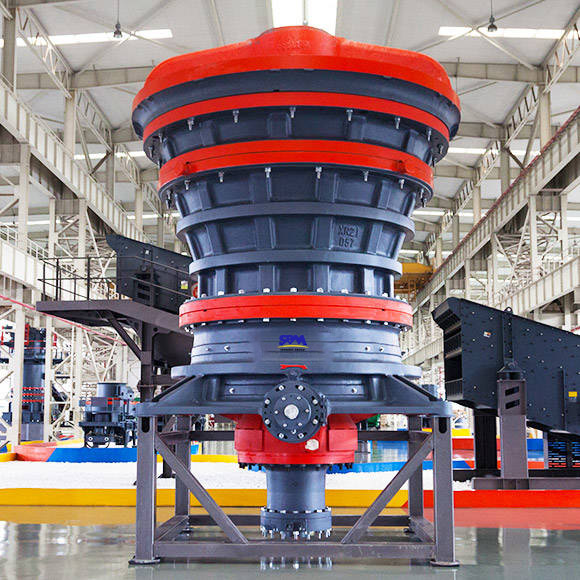

Гирационная дробилка серии HGT

Гирационные дробилки первой стадии дробления являются исходной движущей силой для всего технологического процесса переработки полезных ископаемых. Подходит для дробления высокопрочных материалов, гранита, базальта, бетонноблоков и железной, медной, золотой руды с постоянной производительностью от 2000 до 9000 тонн/час.

Когда оборудование работает, двигатель приводит во вращение горизонтальный вал, горизонтальный вал приводит в движение эксцентриковую втулку, чтобы вращаться через шестерню, а затем эксцентриковая втулка заставляет конус вращаться по кругу, чтобы обеспечить непрерывное дробление камня.

Размер выпускного отверстия можно изменить, отрегулировав гидроцилиндр в нижней части подвижного конуса, что удобно для регулировки размера продукта; в то же время гидроцилиндр также обеспечивает функцию защиты от недробимого материала. Если недробимый объект попадает в камеру дробления, гидравлический цилиндр автоматически опускает подвижный конус и материал проходит через зону выгрузки, не повреждая дробилку.

Принцип работы

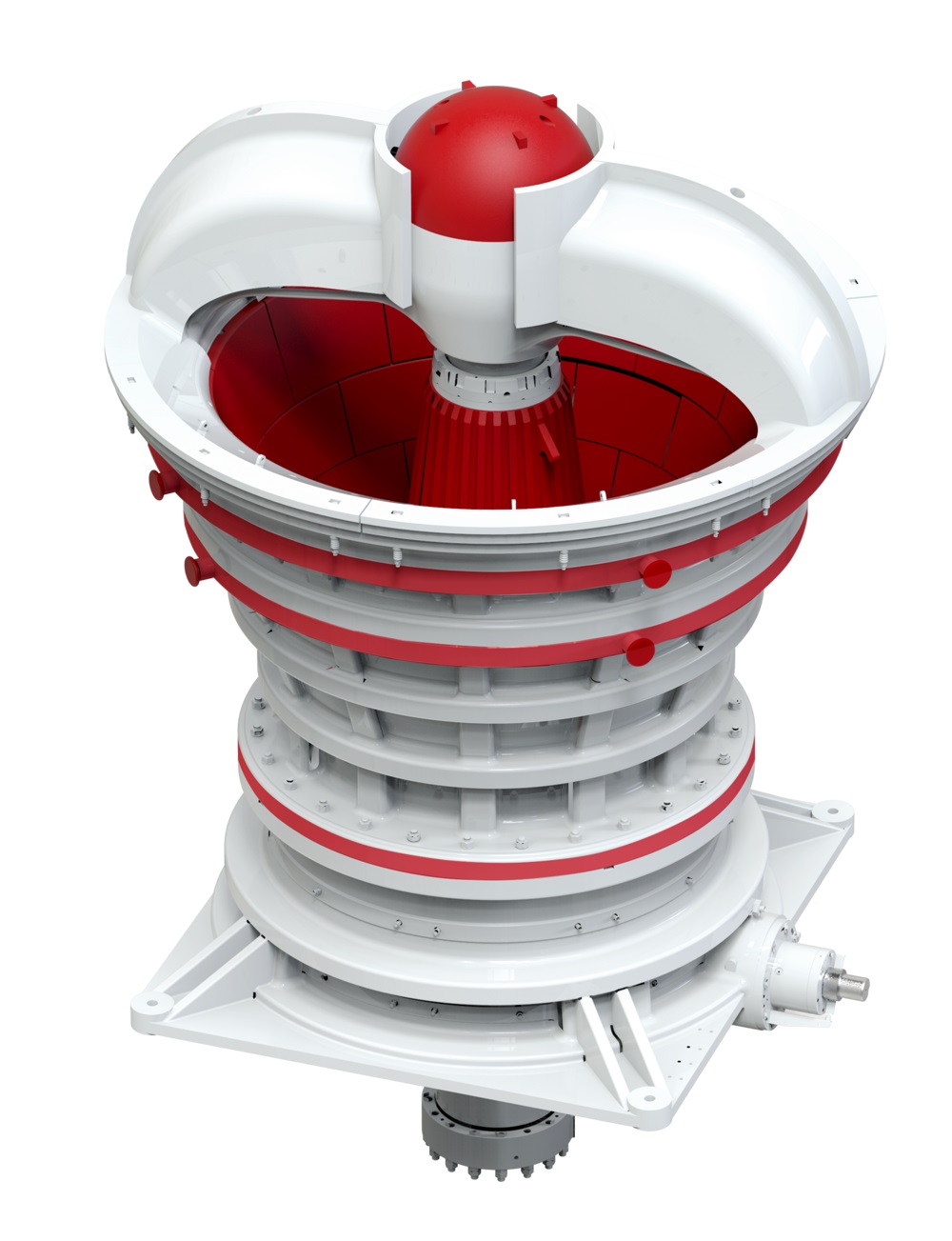

Гирационная гидравлическая дробилка HGT главным образом состоит из части поперечной балки, рамки, подвижного конуса, эксцентрической втулки, трансмиссии и гидравлического цилиндра. С помощью мотора, горизонтальный вал начинает вращаться и приводит в движение эксцентрическую втулку с помощью шестерни. Втулка воздействует на подвижный конус и тот начинает врщаться вокруг оси для дробления руды внутри дробильной камеры.

С помощью регулирования гидравлического цилиндра в нижней части подвижного конуса можно регулировать подвижной конус для изменения разгрузочного отверстия и размера готового сырья. Кроме того, гидравлический цилиндр также имеет функцию защиты от фильтрации желез. В случае попадания железа или другого инородного тела в камеру дробления, то гидравлический цилиндр автоматически опускает подвижный конус, тем самым освобождая дробильную камеру от частиц, и после работа оборудования возобновляется.

Преимущества:

1. Высокая производительность Конструкция нижней полости дробления подобрана для различных условий дробления. Большая наклонная камера и длинная поверхность дробления обеспечивают стабильную работу свыше 1000 т/ч. Производительность меняется только заменой эксцентриковой втулкой.
2. Надежность конструкции в экстремальных условиях Сверхпрочная рама. Усилен главный вал. Высокопроизводительный подшипник. Пыленепроницаемое уплотнение подшипника с положительным давлением.
3. Простота в обслуживании и эксплуатации Легкая замена втулки и уплотнения на балке. Гидравлический разделитель балки для замены самой балки. Гайка подвижного конуса с врезным кольцом для легкого снятия гильзы подвижного конуса. Автоматический контроль положения шпинделя легко контролирует размер продукта.
4. Автоматическое управление Управление каждого звена дробления. Автоматическая диагностика сбоев в работе. Запись производственной информации и работы дробилки. Автоматическое упрощение операций, что сокращает затраты на техническое обслуживание и ремонт. Регулировка запуска для стабильной работы.

Технические характеристики:
